产品概述：

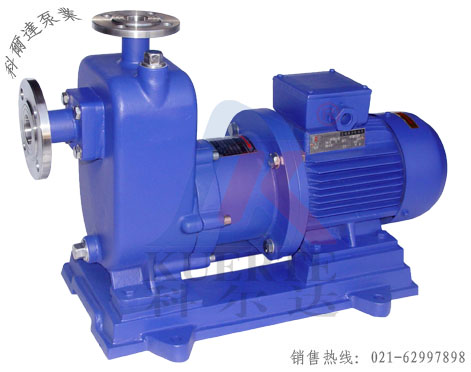

ZCQ型自吸式磁力驱动泵是根据众多用户要求，在CQ型磁力驱动泵的基础上吸取国外新技术，并经公司工程技术人员反复研究试验成功的新产品。采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成，结构见示意图。自吸泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气不混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液体经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。

ZCQ型自吸式磁力驱动泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、刚玉陶瓷、四氟石墨等材料制造。既有一般磁力泵的功能，又集自吸于一身，不需底阀和引灌水，自吸高度4m，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。

型号意义：

ZCQ 50 - 32 - 160

ZCQ-----自吸式磁力驱动泵

50---------泵进口直径mm
32---------泵出口直径mm

160-------叶轮名义直径mm

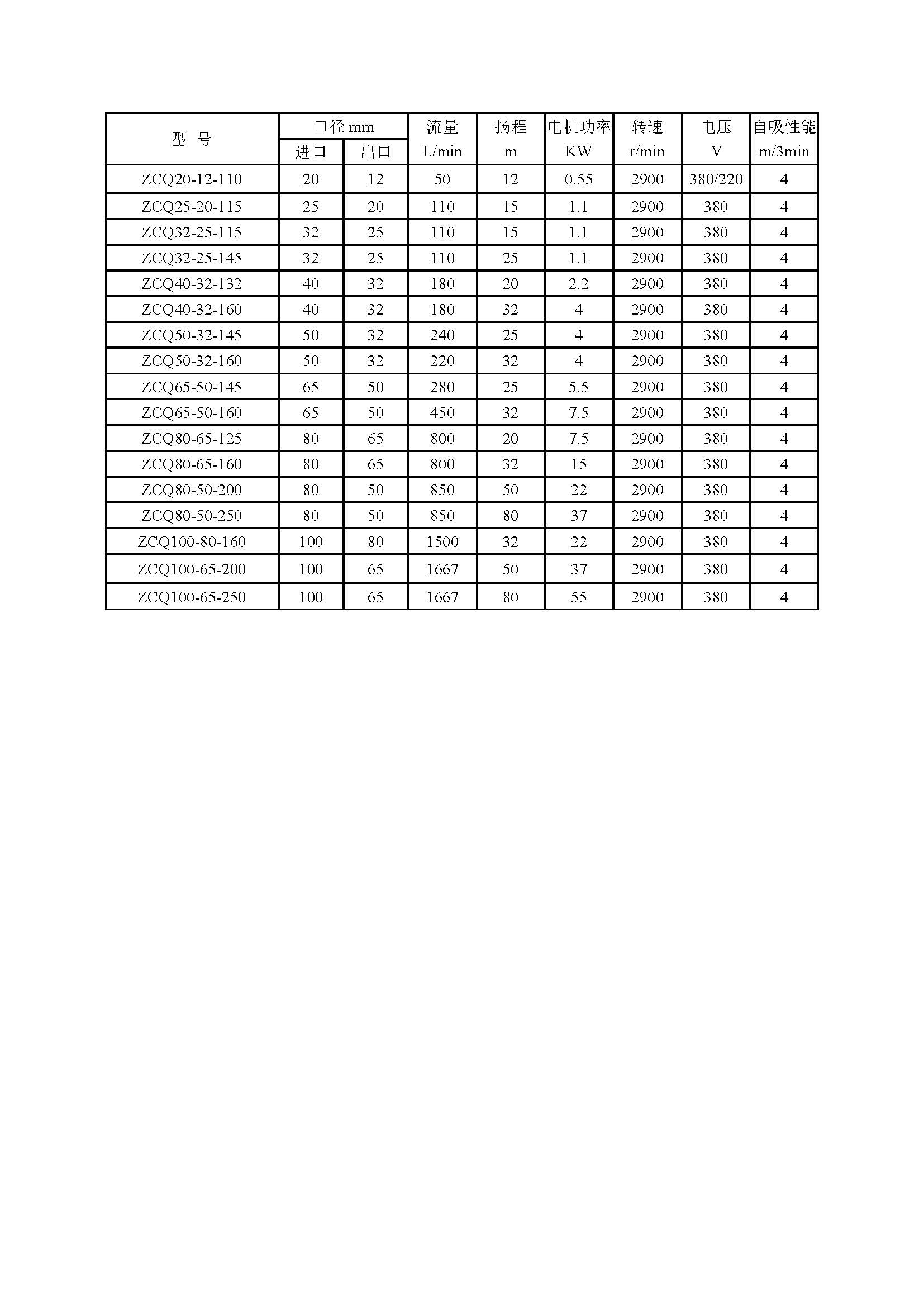

性能规格参数：
